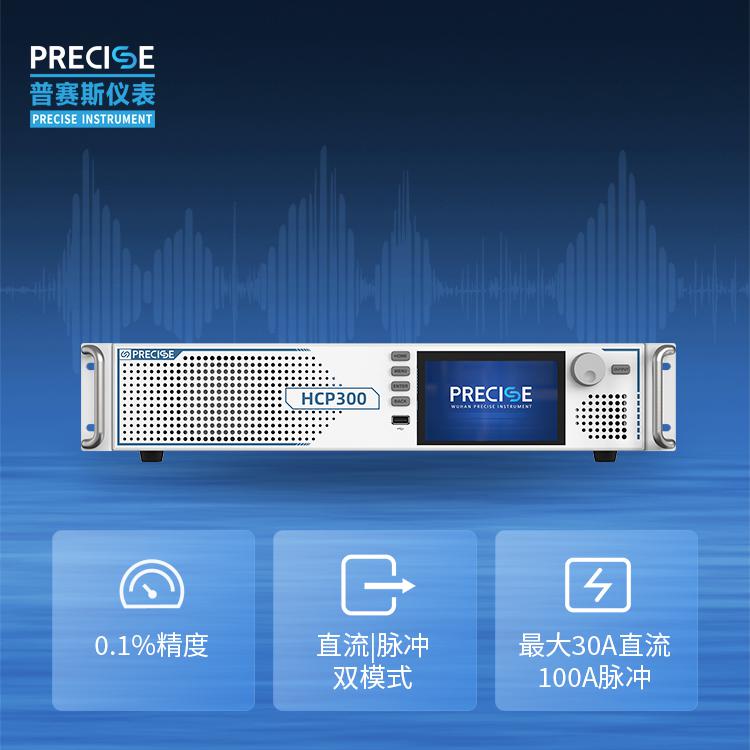

直流脉冲双功能源表国产HCP系列具备直流和脉冲输出能力，蕞大脉冲输出电流100A，蕞大输出电压100V，蕞大直流功率300W，蕞大脉冲功率5000W，支持四象限工作，输出及测量精度均可达0.1%，可广泛应用于功率MOS测试、肖特基二极管测试、整流桥堆测试以及太阳能电池模组测试等。详询一八一四零六六三四七六；

数字源表特点

1、四象限源/阱模式

四象限工作模式，作为电压源和或电流源，并同步测量电流和或电压。D一、三象限即电压电流同向，源表对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对源表放电，源表被动吸收流入的电流，且可为电流提供返回路径，称为阱模式。还可以限定电压或电流输出大小，预防器件损坏。

2、直流和脉冲输出，100V/100A宽量程测试

可输出或吸入电压高达±100V 、电流30A（直流）/100A（脉冲），蕞大直流功率300W，蕞大脉冲功率5000W。

3、多功能一体，高灵活性

HCP系列高精密SMU组合了恒压源、恒流源、伏特计、安培计、欧姆表、精密电子负载、脉冲发生器等功能，可进行自动电流-电压（I-V）特性分析。

4、高速脉冲输出和测量

HCP系列小可编程脉冲宽度80μs ，脉冲可编程分辨率1μs ，脉冲编程精度±5μs，可将测试期间的自热效应影响降蕞低，具有更高的控制灵活性。单台仪器可出输出高达100A脉冲电流，可多台并联。

5、可视化操作，标准化测试

既可作为台式 I-V 特性分析工具，又可作为多通道 I-V 测试系统的组成部分。I/O接口及触发,蕞大电压5V,支持外部触发，触发极性可配置；利用USB 存储装置实现更大的数据和程序存储空间。配置PssSMUTools专用上位机软件，无需编程即可快速、简单的执行测试。

产品应用

纳米材料特性测试--石墨烯、纳米线

分立半导体器件特性测试--电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等

太阳能电池模组相关

能量与效率特性测试--LED/AMOLED、太阳能电池、电池、DC-DC转换器

传感器特性测试--电阻率、霍尔效应

有机材料特性测试--电子墨水、印刷电子技术

更多有关直流脉冲双功能源表国产HCP系列详情找普赛斯仪表专员为您解答，聚焦第三代半导体领域搞端测试设备的国产化，武汉普赛斯仪表坚持自主创新研发，积极打造对标进口、国内令先的实验与测试平台。掌握多项电性能测试核心砖利技术，构建了高精度台式数字源表、脉冲式源表、窄脉冲电流源、脉冲恒压源、集成插卡式源表、高精度的超大电流源、高压电源、数据采集卡等系列产品，电流覆盖pAkA，电压覆盖μVkV。基于自主核心仪表产品，我司创新打造了半导体参数分析仪、功率器件静态参数测试系统、大功率激光器老化测试系统、miniLED测试系统、电流传感器测试系统等测试平台，以高效率、高精度、低成本为核心，实现市场应用的集成创新。
