安科瑞 邱红

江苏安科瑞电器制造有限公司 江苏江阴 214405

项目背景：

据公AN部消防局数据公布，2016年全国共发生火灾31.2万起，亡1582人，伤1065人，直接财产损失37.2亿元，因违反电气安装使用规定等引发的火灾占总量的30.4%。广东智慧用电监测平台 安科瑞厂家广东智慧用电监测平台 安科瑞厂家广东智慧用电监测平台 安科瑞厂家广东智慧用电监测平台 安科瑞厂家广东智慧用电监测平台 安科瑞厂家

智慧用电监测预警系统通过物联网技术对电气引发火灾的主要因素（导线温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），有效防止电气火灾的发生。

另外系统可选配故障电弧和烟感模块，接在开关量输入接口上，系统也可接入并报警。

2017年2月5日17时26分，位于天台县赤城街道春晓花园5幢5－1号的足馨堂足YU发生火灾。现场发现8人死亡，10人经抢救无效死亡。另有20人陆续到医院检查，其中18人留院治疗。
火灾造成18人死亡，18人受伤，相关责人被追究责任。

北京大兴，2017年11月18日晚18时15分，北京市119指挥接到报警，大兴区新建二村新康东路8号发生火灾。经全力施救，共营救搜救出被困人员73人，其中19人遇难，8人受伤。受伤人员被迅速送往医院进行救治。当晚21时06分，地下冷库明火被扑灭。浙江湖州电气火灾预警监测云平台AcrelCloud-6000浙江湖州电气火灾预警监测云平台AcrelCloud-6000浙江湖州电气火灾预警监测云平台AcrelCloud-6000浙江湖州电气火灾预警监测云平台AcrelCloud-6000浙江湖州电气火灾预警监测云平台AcrelCloud-6000

经初步调查勘验，起火建筑东西长80米，南北宽76米，占地面积6080平方米，建筑面积约20000平方米，地下一层，地上两层，局部三层。地下一层为冷库区，共有6个冷库间，总面积5000平方米，目前正处于设备安装调试阶段。地上一层为餐饮、商店、洗浴、广告制作、生产加工储存服装等商户，总面积约6600平方米；地上二层、局部三层均为出租房，总面积约8300平方米，共305间房、租住400余人。该建筑是典型的集生产经营、仓储、住人等于一体的“三合一”、“多合一”jian筑。

智慧用电云平台的意义：

1、数据监控

系统对过剩余电流、短路、过温度、过载、过压、欠压等电气故障进行实时监控、报警、记录。

2、云端远程控制

便捷地对设备进行远程控制。通过手J或网Z能够远程对具体设备实施紧急拉闸、设置报警参数等控制指令

3、数据和隐患分析

数据分析结果可以为用户提供参考价值，及早发现问题、杜绝隐患。

4、消息提醒

一旦发生任何电气警报，用户APP或手J短信将在5-10秒内到达用户手J端（视运营商网络状况）。

5、权限管理

三级金字塔管理权限。每个数据上传节点可指定管理员。金字塔型的权限管理保障了管理、运营、使用的安全和便捷性。

6、大数据存储

云平台提供超大容量的信息储存及稳定的服务，提升了服务质量，能够追溯几年前的数据

7、集中监控

数据通过每个节点的2G/3G网络传输云端集中式管理和监控，主控端布置于城市消防大队或运维单位，数据可存储阿里云。

8、成本降低

每个项目节点仅需配置探测器和无线传输模块，无需配置主机和数据库，插电自动连接云端，大大节约硬件成本和安装调试成本。

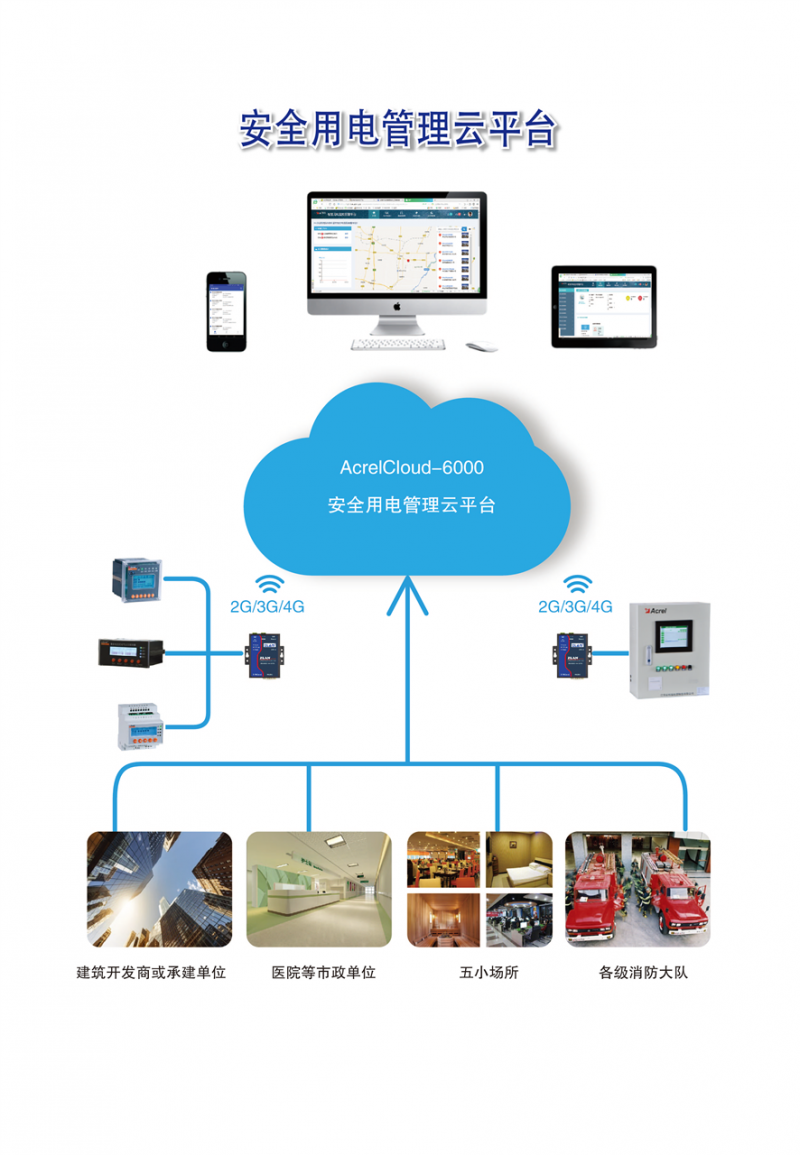

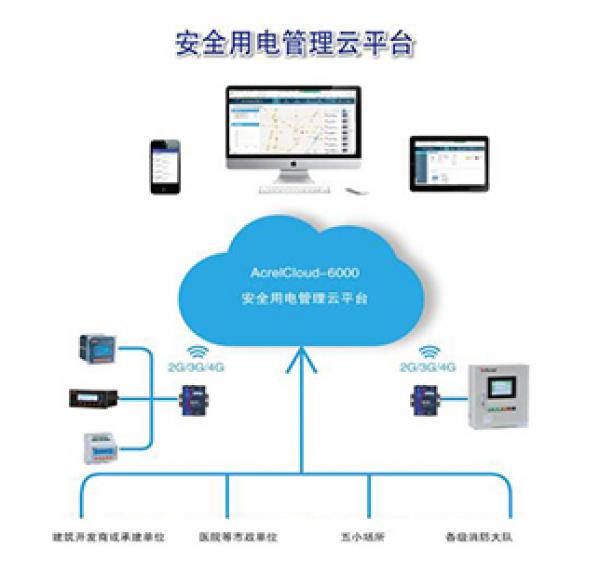

整体结构（无线模块方案）

平台主要功能

实时监控

24小时监测各探测点的剩余电流、温度、电压、电流、状态等信息；

历史记录

所有告警信息及远程控制均被记录入日志，并可供用户方便查询；

数据分析

针对采集的数据进行各种模型分析，为客户消除安全隐患；

报警提醒

当平台收到报警或故障信息时，平台将以各种方式推送和企业管理人员，提醒关注故障状况，并采取相应的措施消除隐患；

权限管理

给不同的操作人员分配不同的权限，从而提高系统整体安全性；

远程控制

具备权限的管理人员可以远程设定探测器的各种参数值，或者对监控设备进行分闸、合闸、复位等操作，方便管理，同时提高工作效率。

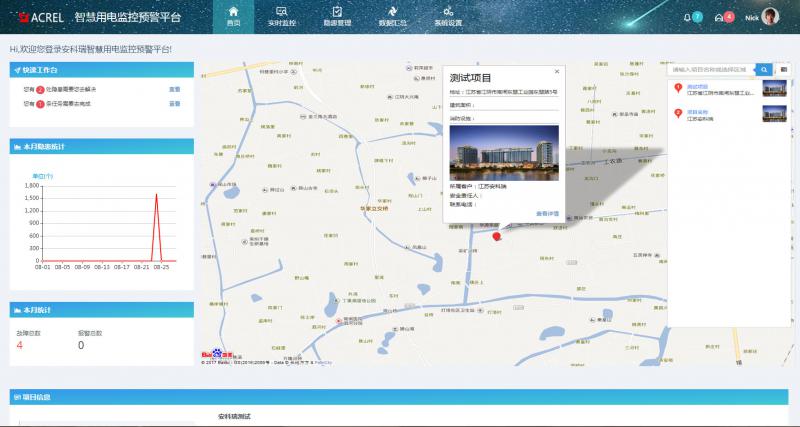

3.1.平台首页

平台首页显示快速工作台、本月隐患和故障统计以及项目信息地图导航， 快速工作台显示当前需要处理的任务及报警消息，提高处理速度；地图导航支持在电子地图上显示监控项目的分布情况，并在项目图标上显示客户和信息，点击图标可进入项目详细信息。

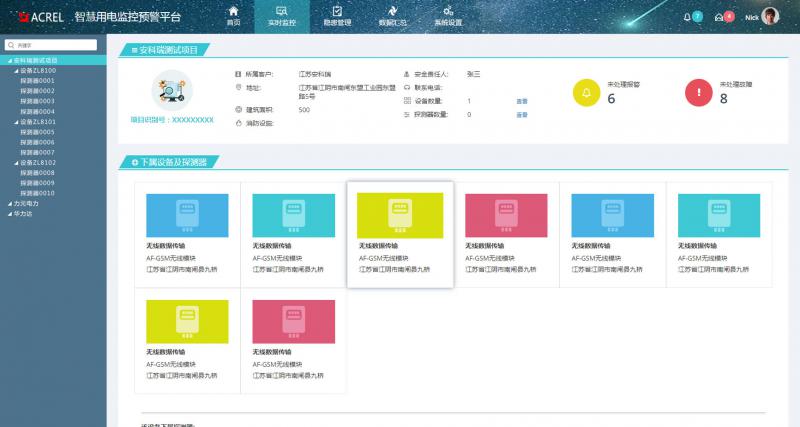

3.2.实时监控

实时监控可以查看项目名称下的设备信息和探测器信息，探测器详细信息包括项目名称、所属设备、剩余电流、温度、三相电压电流、DI、DO等实时状态信息。同时具备权限的管理人员还可以对监控单元进行远程复位、分合闸等操作。

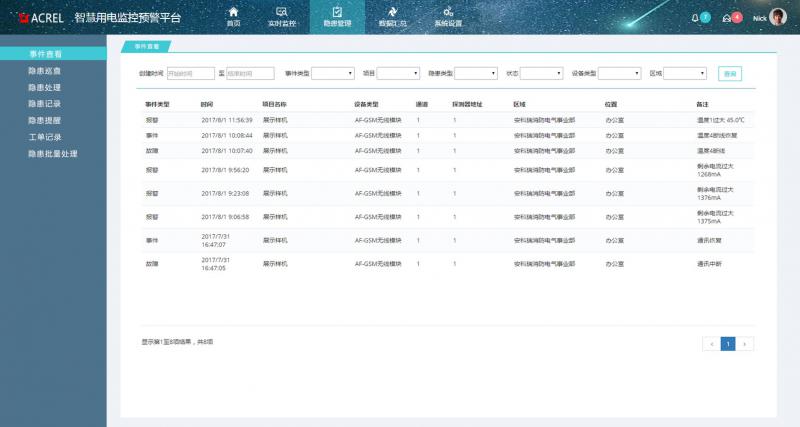

3.3.隐患管理

隐患管理包括隐患巡查、隐患处理、隐患记录、隐患提醒、工单处理和隐患批量处理等功能：

3.4.数据汇总

数据汇总菜单栏主要对平台监测到的所有隐患和遥控记录进行汇总展示，隐患记录可以选择曲线或者表格形式。

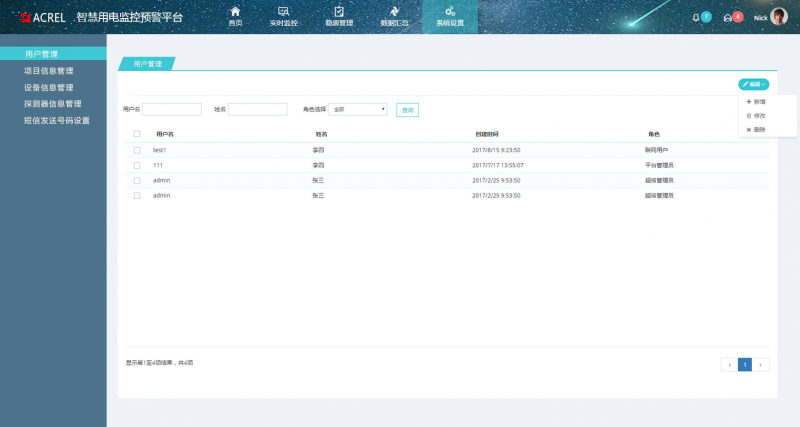

3.5.系统设置

平台通过对用户类型实施分级管理以实现更高的信息安全，具备相应权限的用户可以对项目信息、设备信息、探测器信息等随时修改更新。

4.客户端运行条件

1） 客户端运行设备：

台式电脑（WindowsXP以上），安卓系统移动设备（android 4.0及以上版本）

2） 客户端运行环境：

Windows系统下使用火狐、搜狗、360（极速模式）等浏览器访问。

5.主要技术指标

数据上传频率：2分钟

通信方式：RS485、2G/3G/4G

并发访问量：>=10000

历史数据存储：>=3年

6.平台配置（推荐）

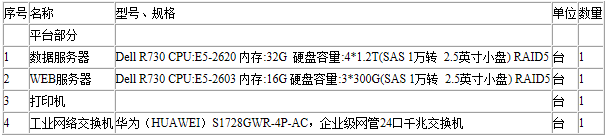

6.1 平台服务器：建议按照我方提供配置标准购买，或者客户自己租用阿里云资源。硬件配置：（如申请阿里云可忽略）

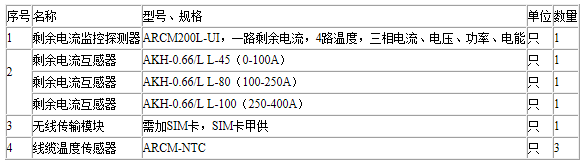

6.2 现场硬件配置

注：以上配置为针对1个回路选型，其中剩余电流互感器应根据现场回路电流大小选择，根据实际三选一。

6.3 产品介绍

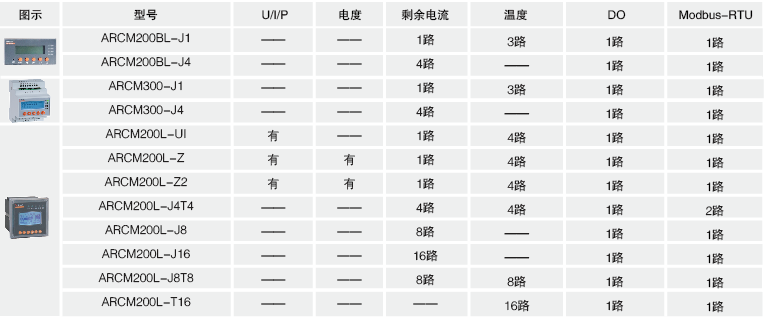

剩余电流监控探测器

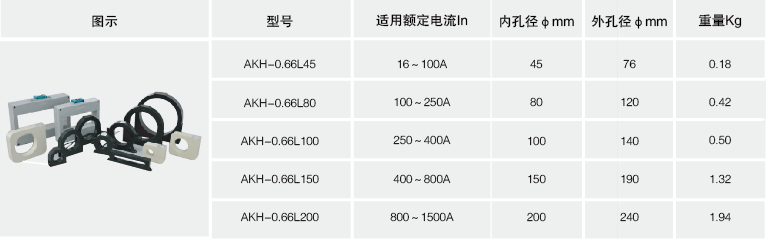

剩余电流互感器

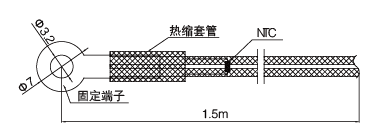

温度传感器

温度传感器为—热敏电阻NTC，它提供0℃～120℃的温度监控基准，可以用来监测线缆或配电箱体的温度，提供温度保护。

7.业务模式

7.1安科瑞智慧用电监控预警平台+数据托管方式

安科瑞协助、指导用户完成硬件设备（包括电气火灾探测器、剩余电流互感器、温度传感器、无线模块等）的安装和调试，用户将数据上传安科瑞智慧用电监控预警平台，委托安科瑞管理，无需支付软件平台费用，只需根据接入的设备数量向安科瑞支付服务费。

7.2用户自建平台

平台建在用户监控室内，硬件客户可以按照我方提供配置标准自己采购或者申请阿里云服务器。安科瑞协助、指导客户完成平台的建设和运管队伍的培训，如果客户没有技术力量维护，也可以选择每年向安科瑞支持一定的服务费用。
